ICF-BAUSYSTEM- POLIESPANSO^®

Schlüsselvariablen des ICF-Produkts, die basierend auf den Anforderungen der jeweiligen Anwendung und des jeweiligen Projekts ermittelt werden:

• H - Höhe des Tragbalkens aus Stahlbeton (von 10 bis 50 cm Höhe) + 5 cm obere Stahlbetonschicht
• K - Dicke der Platte unter dem Balken (von 3 bis 8 cm Dicke) zur Wärmedämmung
• L - Länge der Elemente, zum Abdecken der lichten Weite der Decke

Seine hohen Leistungen sind das Ergebnis des strukturellen Zusammenwirkens zwischen Polystyrolschaum und entsprechend perforierten und geformten verzinkten Metallprofilen. Die Verbindung zwischen der Schaummasse und den darin befindlichen Metalleinlagen verleiht den Paneelen auch bei einem sehr geringen Eigengewicht (7 kg / qm) die Selbsttragfähigkeit und Steifigkeit, die erforderlich sind, um den Belastungen der ersten Phase, d.h. frischer Beton, Bewehrungseisen, Arbeiter, usw., standzuhalten. Der Boden besteht aus Paneelen aus EPS 100, die in Endlosproduktion mit variablen Dicken von mindestens 18 cm bis maximal 32 cm hergestellt werden. Es gibt Paneele für große Spannweiten bis zu einer Dicke von 50 cm max., deren Vergrößerung ab 30 cm mit EPS 70 erfolgt, um die erforderlichen Kapazitäts- und Isolationsanforderungen zu erfüllen.

Boden Plastbau^® Metal wird in den folgenden Modellen in Abhängigkeit von der Art der Anwendung und der Art der durchzuführenden Innenverarbeitung angeboten:

• Modell I - mit eingearbeitetem verzinktem Gitter für Putz: Innenputz
• Modell C – ohne Putzträger: Verputzen in trockenem Zustand (Typ Gipsbauplatte)
• Modell S - nur EPS: nur für Installationshohlböden / belüftete Böden

ZUBEHÖR BODEN PLASTBAU^® METAL

• Formplatte unter dem Balken aus EPS mit Dicken von 3/4/5/6/7/8 cm zur Wärmedämmung der Balken

Schlüsselvariablen des ICF-Produkts, die basierend auf den Anforderungen der jeweiligen Anwendung und des jeweiligen Projekts ermittelt werden:

• Dicke innere EPS-Platte (von 5 cm bis 10 cm) zur Wärmedämmung.
• Dicke äuβere EPS-Platte (von 5 cm bis 25 cm) zur Wärmedämmung.
• Innenabstand zwischen den 2 EPS-Platten (von 12 cm bis 30 cm), der der Dicke der Betonmauer entspricht.
• Durchmesser der senkrechten Bewehrungseisen des internen Metalldrahtgeflechts: ø 8 mm / ø 10 mm)

Die Bauelemente haben eine Standardbreite von 120 cm (oder Teilmaße) und eine projektbezogene Bemessungshöhe. Sie werden nebeneinander gelegt und zu einer starren ICF-Struktur verbunden, die für das Einsetzen der Bewehrungseisen und den anschließenden Betonguss bereit ist. MURO PLASTBAU^® 3 passt sich jedem Projekt perfekt an.

Ein Standardpaneel MURO PLASTBAU^® 3, mit einer Breite von 120 cm und einer Höhe von 300 cm wiegt ca. 22 kg.

Zwei Personen können es daher leicht bewegen und positionieren, ohne Hebemittel zu verwenden.

MURO PLASTBAU^® 3 Standard wird immer mit ÜBERSTEHENDEN KAPPEN an beiden EPS-Platten angeboten. Auf Anfrage stehen je nach Art der Anwendung und der zu realisierenden Außenverarbeitung weitere 2 MODELLE zur Auswahl:

• KAPPE, EINGEBETTET auf gleicher Ebene mit der EPS-Auβenplatte oder
• KAPPE, VERDECKT an der EPS-Auβenplatte

Die Kappen sind angeschraubt und können zum Befestigen von internen und externen Trockenputzelementen verwendet werden.

ZUBEHÖR PLASTBAU^® 3

• Verzinkte C-Metallführungen 4 x 5,5 x 4 cm –4 x 6,0 x 4cm – 4 x 8 x 4 cm als ein Ausrichtungsführungsprofil zum Befestigen der Innenplatte jedes Elements am Boden MURO PLASTBAU 3
• EPS 150-Gegenwände, Breite 12/15/20/25/30 cm, veränderliche Dicken von 5/7,5/10/12,5/15 cm, zum Abschließen der Enden von Wänden, Fenstern und Türen in Wandstärke
• Platten aus EPS 150, Breite 120 cm, veränderliche Dicken von 5/7,5/10/12,5/15/20 cm zum Abschließen der Ecken und ggf. unter Fenstern und Fenstersturz

Bei Paneelen mit einer Standarddicke von 6, 8, 10, 12 cm entspricht die Höhe der beiden in das EPS versenkten inneren Metallprofile der Dicke jenes Paneels, an dem sie angebracht werden. Maximale Profilhöhe 12 cm.

Auf Anfrage wird auch jene Ausführung von TRENNWAND PLASTBAU® angeboten, bei der das 12 cm Außen- und / oder Innen-Metallprofil mit EPS ummantelt ist, um auf eine maximale Dicke von 20 cm zu kommen.

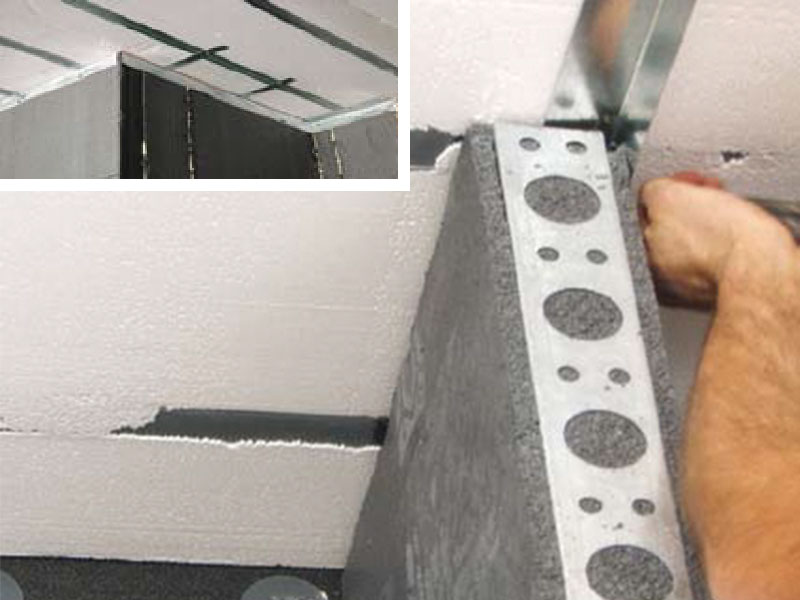

Die MetalIprofile der Trennwände Plastbau^® haben auch eine Befestigungsfunktion für Trockenputz, wie Gipsbauplatten, oder andere Typologien.

Die Trennwände Plastbau^® können mittels L-Profile aus Metall leicht und entsprechend am unteren und oberen Boden verankert werden; sei ersetzen die herkömmlichen Innentrennwände und die externen Ausfachungen von Balken- und Pfeilerstrukturen aus Lochsteinen. Die Installation ist extrem einfach und schnell und die Verlegungsmethoden ändern sich je nach den spezifischen Anwendungen.

PLASTBAU^®- TRENNWAND-ZUBEHÖR

• L-Metallprofil 50x50 mm – zum Befestigen an der oberen und unteren Decke
